Sistema di Cablaggio in Fibra Ottica

La progettazione di un sistema di cablaggio in fibra ottica richiede alcune fasi e attenzioni particolari per garantire la massima efficienza e affidabilità della rete. Ecco i passaggi principali da seguire:
1

Analisi dei requisiti

E' importante identificare le esigenze specifiche del sistema di cablaggio in fibra ottica. Ciò include la valutazione del tipo di dati che verranno trasmessi sulla rete, la distanza da coprire, il numero di dispositivi che saranno connessi, la topologia della rete, i requisiti di larghezza di banda e fattori logistici importanti.
2

Progettazione della topologia

Sulla base dei requisiti, è necessario definire la topologia della rete. Ci sono diverse opzioni tra cui scegliere, tra cui la topologia a stella, a maglia, ad anello o ibrida.
3

Scelta del tipo di fibra

Ci sono diversi tipi di fibra ottica tra cui scegliere, come la monomodale (SM) o la multimodale(MM). La scelta dipende dalle esigenze specifiche della rete.
4

Scelta dei componenti di cablaggio

E' necessario selezionare i componenti di cablaggio in fibra ottica, tra cui i cavi Ottici, i connettori, i Box Ottici, le patch cord e per la parte attiva i media-converter e switch.
5

Progettazione dell'infrastruttura

E' necessario progettare l'infrastruttura fisica necessaria per supportare la rete di cablaggio in fibra ottica, come le canalizzazioni, le canaline e altri percorsi in cui sarà inserita la fibra ottica.
6

Installazione e verifica

Dopo la progettazione, è necessario installare la rete di cablaggio in fibra ottica e verificare che sia configurata correttamente e che funzioni come previsto. Ciò include la messa in servizio sul posto, test di continuità, test di attenuazione, test di dispersione e altri test di prestazione.
7

Manutenzione

Una volta installato, è importante effettuare regolarmente la manutenzione della rete di cablaggio in fibra ottica per garantire il funzionamento efficiente e continuo della rete. Ciò include la pulizia dei connettori, la sostituzione dei componenti difettosi e altri interventi di manutenzione preventiva.

FIBRA OTTICA

Perché scegliere la FIBRA OTTICA

1

Velocità di trasmissione elevata

La fibra ottica è in grado di trasmettere dati a velocità molto elevate, fino a 100 gigabit al secondo. Questo la rende ideale per le applicazioni ad alta larghezza di banda, come la trasmissione di video ad alta definizione e la comunicazione di dati critici in tempo reale.
2

Bassa attenuazione

La fibra ottica ha una bassa attenuazione, il che significa che il segnale rimane forte anche a distanze lunghe di migliaia di chilometri. Ciò consente di coprire grandi aree senza compromettere la qualità della connessione.
3

Immunità alle interferenze

La fibra ottica è immune alle interferenze elettromagnetiche, che possono disturbare le trasmissioni su altri tipi di cavi. Ciò garantisce la massima affidabilità della rete, soprattutto in ambienti industriali o rumorosi.
4

Sicurezza

La fibra ottica è molto più difficile da intercettare rispetto ai cavi in rame, poiché non emette segnali elettromagnetici che possono essere intercettati da dispositivi di ascolto.
5

Affidabilità

La fibra ottica è molto resistente e durevole, con una durata di vita prevista di diversi decenni. Inoltre, richiede pochissima manutenzione rispetto ai cavi in rame, il che la rende ideale per le applicazioni che richiedono una connessione affidabile e a lungo termine.
In generale, la fibra ottica è la scelta migliore per le applicazioni di rete sia Locale (LAN) , sia geografica (Wan) che richiedono elevate prestazioni, affidabilità e sicurezza. Sebbene il costo iniziale possa essere più elevato rispetto ad altri tipi di cavi, la sua affidabilità e le sue prestazioni elevate possono compensare il costo a lungo termine.

FIBRA OTTICA

Esempi di applicazione pratica in Fibra Ottica

Cablaggio fibra ottica in ambiente scolastico

schema dettagliato cablaggio ambiente scolastico

Lo schema rappresenta una solida infrastruttura di rete per supportare le esigenze di connettività dell’istituto scolastico.
Sono presenti server dotati di virtual machine e NAS (Network Attached Storage) per la condivisione e il backup dei file.
Gli switch permettono di instradare il traffico di rete in modo intelligente. Alcuni switch supportano la tecnologia Power over Ethernet (PoE), per alimentare direttamente le antenne Wi-Fi.
ll collegamento fisico tra i vari dispositivi avviene attraverso dorsali in fibra ottica ad alta velocità. Sono presenti sia dorsali da 1 Gbps che dorsali da 10 Gbps, che garantiscono una larghezza di banda sufficiente per supportare il traffico di dati intenso e le esigenze di velocità delle applicazioni scolastiche.

Cablaggio fibra e rame in palazzina uffici

Nell’immagine si può osservare una palazzina di 4 piani allestita ad uffici, con un’infrastruttura di rete ben organizzata.
Al piano inferiore si trova il CED, con un armadio di cablaggio distribuzione che funge da punto centrale per il cablaggio strutturato dell’intero edificio. Dal CED parte una dorsale in fibra ottica ad alta velocità, che raggiunge gli armadi rack di piano presenti nei primi tre livelli dell’edificio. La dorsale in fibra ottica garantisce connettività affidabile e veloce tra i diversi piani.
Ogni piano è dotato di un armadio rack di distribuzione per il cablaggio orizzontale in rame, che si dirama da ciascun armadio e si estende verso ogni ufficio. Questo cablaggio fornisce la connessione necessaria per i PC e i telefoni di ogni ufficio.

Cablaggio in ambiente industriale

Nell’immagine è presente uno schema di cablaggio in un ambiente industriale. Ci sono quattro capannoni. Nel primo capannone, al Centro Elaborazione Dati (CED), c’è un armadio rack di cablaggio. Negli altri capannoni, ci sono in totale cinque armadi rack di zona. I cavi in fibra ottica partono dall’armadio rack del CED e raggiungono tutti e cinque gli armadi rack di zona.

Impianto di video-sorveglianza in fibra ottica

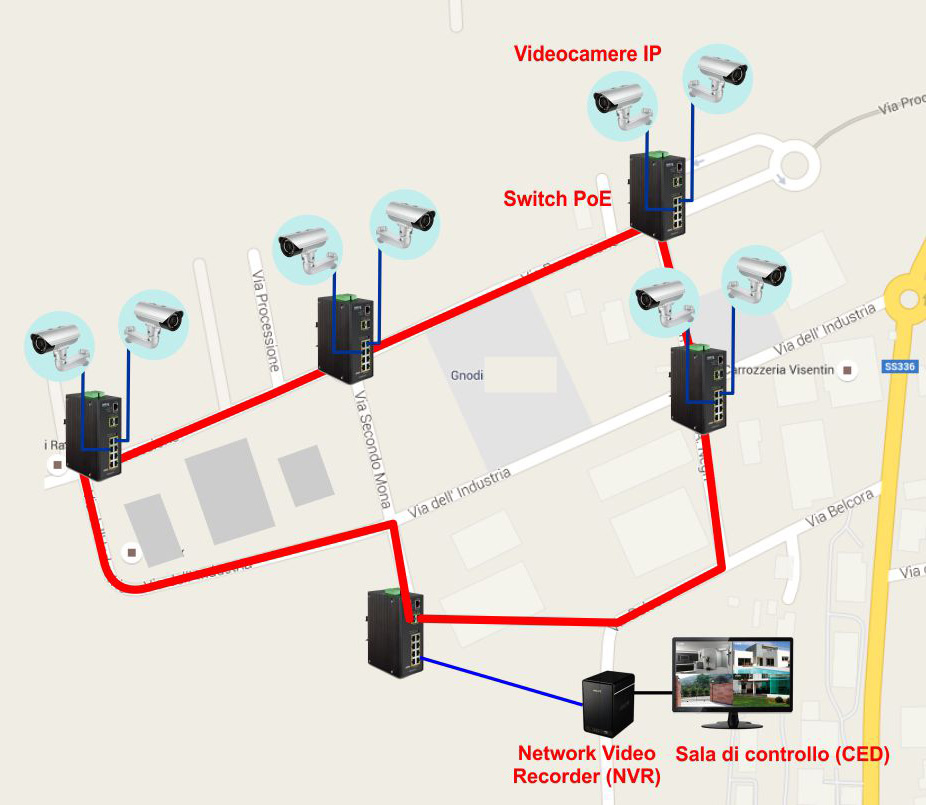

Nell’immagine si può vedere uno schema di un impianto di videosorveglianza con la fibra ottica. Il sistema di videosorveglianza in fibra ottica è costituito da cinque parti principali: Telecamere IP. Cavi in fibra ottica armata per la trasmissione del segnale video. Switch Industrial Ethernet per la connessione delle telecamere alla rete. Box ottico per la terminazione di tutti i cavi in fibra ottica. NAS per la registrazione e l’archiviazione dei video.
